Индикатор часового типа — механический измерительный инструмент. Незаменим для определения линейных размеров, а также величины отклонений и погрешностей. В промышленности эти приборы используют преимущественно для относительных измерений и контроля отклонений от эталона. Индикаторы часового типа выпускаются в большом количестве модификаций, предназначенных для самых разных областей: от машиностроения до ювелирного дела и медицины.
Технику применяют в связке со вспомогательными устройствами. Это скобки, штативы и контрольные приспособления. Основной стандарт, описывающий требования к индикаторам часового типа, — ГОСТ 577-68. Документ регламентирует требования к приборам с диапазоном измерений от 0–2 до 0–25 мм.

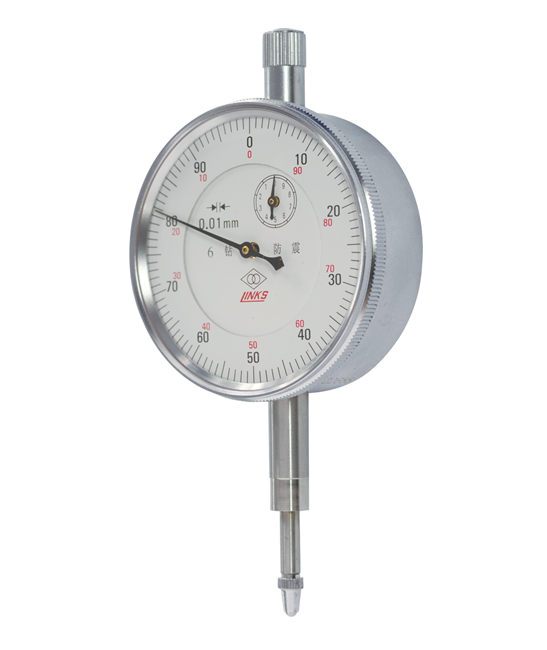

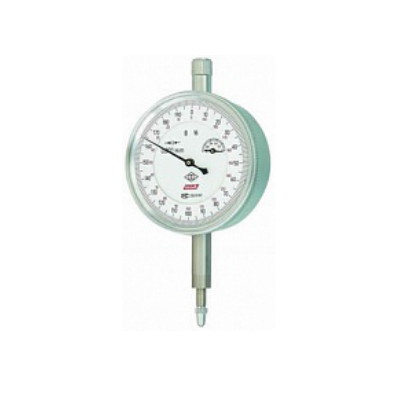

Устройство
Стандартный индикатор часового типа, представленный в ассортименте большинства производителей, состоит из четырех элементов:
- измерительного стержня, непосредственно контактирующего с измеряемым объектом;
- реечно-зубчатой и шестеренной передачи, посредством которых линейное перемещение стержня преобразуется в угловое;
- часовой стрелки, вращающейся относительно шкалы;
- градуированной шкалы.
Чтобы нейтрализовать люфт при измерениях, внутри индикатора часового типа установлена пружина. В большинстве моделей используется многооборотный индикатор. Учет полных оборотов стрелки на отдельном циферблате увеличивает измерительный диапазон, попутно повышая точность инструмента.

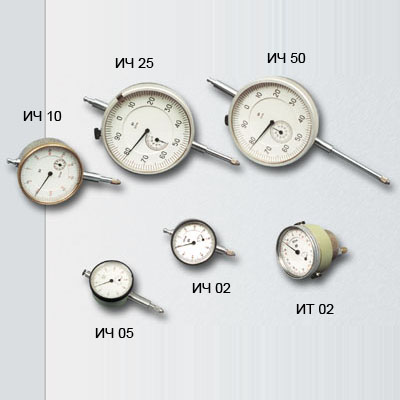

Виды индикаторов часового типа
- С прямым отсчетом. Наиболее простая разновидность. Отличительная характеристика индикаторов этой категории — шкала, расположенная на корпусе.
- С вращающейся шкалой. Приборы такой конструкции имеют расширенный диапазон измерений.
- Цифровые. Современная альтернатива механическим индикаторам, вместо стрелочного индикатора имеющая ЖК-экран.
- С подсветкой. Такой инструмент подходит для измерений при слабой освещенности.
- С магнитным основанием. Подобные индикаторы удобны в работе благодаря способности фиксироваться на металлических поверхностях.
По сфере применения выделяют четыре группы устройств:
- для измерения отклонений диаметра отверстий;
- для настройки оборудования;
- для определения отклонений в твердости металлов;
- для проверки величины износа механизмов.
В зависимости от направления, в котором движется стержень, индикаторы делятся на модели с параллельным и перпендикулярным перемещением.
Отдельно следует упомянуть пружинные головки (микрокаторы), используемые для высокоточных измерений. От индикаторов часового типа они отличаются чувствительным элементом из завитой пружины со стрелкой. Такая конструкция сочетает простоту и сверхнизкое трение. Микрокаторы почти не имеют мертвого хода, что обеспечивает исключительную для механических приборов точность — до 0,1 мкм.
На какие характеристики обратить внимание при покупке?
- Абсолютная погрешность. Следует учитывать, что более точные приборы имеют меньший измерительный диапазон. Стоимость таких устройств выше из-за более сложной конструкции.
- Удобство работы. По этому критерию лучшими считаются цифровые индикаторы, поддерживающие автоматический сброс и позволяющие переключаться между единицами измерения. Некоторые устройства способны передавать данные на ПК через специальные интерфейсы, а также устанавливать пределы допуска и режимы работы.
- Степень защиты. Купить индикаторы часового типа можно в обыкновенном, брызгозащищенном и пылезащищенном исполнении. Некоторые модели имеют противоударную защиту — обычно в виде демпфирующего устройства.
- Качество материалов и сборки.
- Наличие сертификата, подтверждающего прохождение метрологических испытаний.
Рекомендуем покупать инструмент только от проверенных производителей. Такая техника имеет свидетельства об утверждении типа средств измерений и включена в Госреестр.
Наш ассортимент
Каталог магазина «СовИнструментСервис» представлен десятками видов индикаторов. Товар выпущен преимущественно компаниями из России. Устройства, прошедшие поверку, имеют соответствующую отметку. Причины заказать измерительный инструмент у нас:
- большой и регулярно пополняемый ассортимент;
- собственный склад, расположенный в удобном для логистики месте;
- доставка в регионы проверенными транспортными компаниями — как автомобилями, так и по железной дороге;
- работа с физическими и юридическими лицами;
- любые варианты наличной и безналичной оплаты.
Консультанты, работающие в наших офисах в Москве, Санкт-Петербурге, Екатеринбурге и Нижнем Новгороде, расскажут о доступном измерительном инструменте и помогут сделать правильный выбор.
