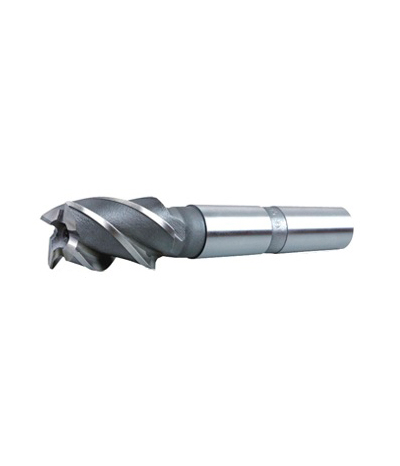

Фрезы концевые с коническим хвостовиком удлиненные

Данная разновидность инструментов используется для механической обработки поверхностей и уступов на фрезерных станках.

Описание

Фреза концевая состоит из цилиндрической рабочей части, на которой размещены основные и вспомогательные лезвия, и хвостовика, служащего для установки насадки в шпиндель станка. Основные режущие кромки вместе со стружечными канавками расположены по спирали на ее боковой поверхности. На торце цилиндра, под определенным углом к оси фрезы, размещены лезвия, выполняющие вспомогательные функции. Угол наклона винтовых канавок к оси для отвода стружки составляет от 30 до 45 ⁰.

Основные параметры:

• Диаметр — 16–60 мм.
• Длина режущей части — 63–125 мм.
• Общая длина — 148–250 мм.
• Твердость инструмента — 62–65 НRC.

Отличие

Фрезы концевые с коническим хвостовиком производят из быстрорежущих и твердых сплавов. Поэтому они имеют высокие прочностные свойства, что позволяет выдерживать большие нагрузки при резании и отказаться от операции чернового фрезерования поверхности. Благодаря жесткой фиксации фрезы в шпинделе с помощью конического хвостовика в процессе обработки наблюдаются лишь незначительные вибрации инструмента, в связи с чем величина шероховатости минимальна, зачастую отпадает необходимость в шлифовке.

Длина режущей части фрез концевых удлиненных превышает этот размер у инструмента нормальной серии. Это расширяет возможности фрезерования высоких уступов, контуров, глубоких пазов и других подобных операций. Однако увеличение длины рабочей части сопровождается снижением жесткости фрезы из-за повышения изгибных нагрузок, что при длительном использовании может привести к ее поломке. ГОСТ 17026 регламентирует соотношение размеров хвостовика и рабочей части при изготовлении удлиненной модели. Так, ее общая длина возрастает на ту же величину, на которую увеличивается режущая часть.

Назначение

Фрезы концевые позволяют врезаться в материал в любом направлении, как вдоль оси вращения, так и под углом, а также боковой поверхностью. Их применяют для сверления и рассверливания отверстий, а также при торцевом, пазовом, трассирующем, профильном и контурном фрезеровании.

Применение

Фрезы концевые широко востребованы при обработке различных материалов: стали, алюминия, чугуна, графита, древесины и т. д. Наибольший эффект дает использование этих инструментов на станках с ЧПУ.

Типичные сферы применения: фрезерование пазов, канавок, карманов, ступенчатых плоскостей, выемок различной конфигурации и глубины. Инструмент наиболее востребован при производстве пресс-форм, зубчатых колес, корпусных деталей, штампов, матриц и других изделий.
